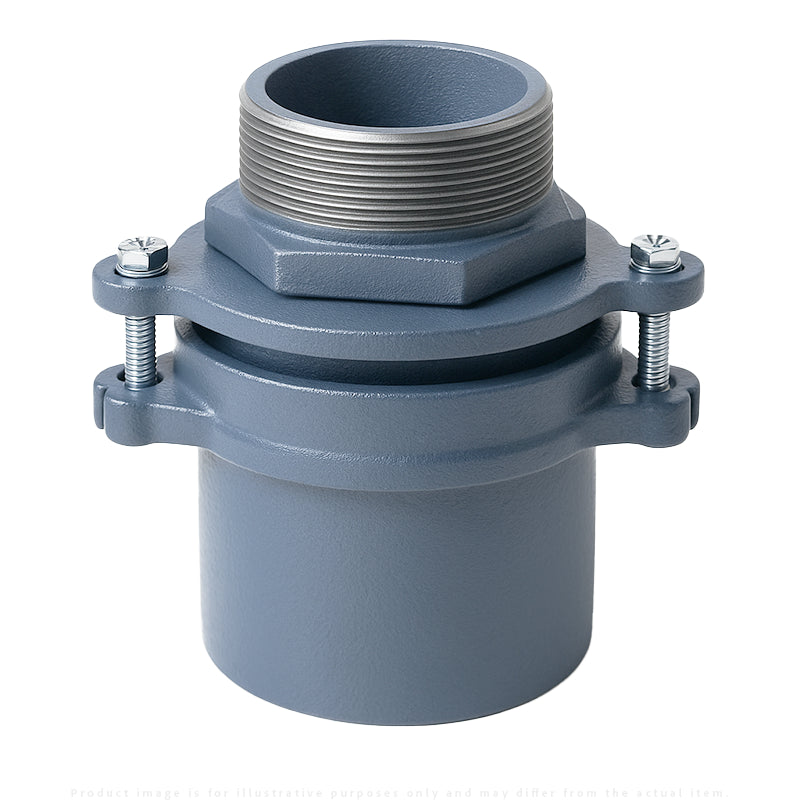

Junta de expansión vertical Zurn ZRB190 (Z190) ESPECIFICACIÓN DE INGENIERÍA: Junta de expansión vertical ZURN ZRB190, cuerpo de hierro fundido con revestimiento Dura-Coated, prensaestopas y manguito de bronce siliconado con junta de empaque de neopreno preformada. La junta de expansión vertical Z190 está diseñada para ayudar a prevenir daños a los techos y a las tuberías alrededor de los desagües del techo debido a la expansión y contracción térmica. El manguito de la junta de expansión se deslizará dentro del cuerpo de la junta de expansión cuando se produzca movimiento térmico. Esto permite que las tuberías y otras conexiones permanezcan intactas.
Documentación técnica:
Presentación de especificaciones de la junta de expansión vertical Zurn ZRB190 (Z190): haga clic aquí.
Instalación típica de junta de expansión vertical Zurn ZRB190 (Z190): haga clic aquí.
Archivo DWG de junta de expansión vertical Zurn ZRB190 (Z190): haga clic aquí.
Instalación:
Para aplicaciones típicas, la junta de expansión debe ajustarse al punto medio de su longitud total para permitir un movimiento igual en ambas direcciones antes de la instalación. Para ello, afloje las tres tuercas hasta que el manguito pueda ajustarse a la longitud correcta. La longitud debe estar a medio camino entre el mínimo. y máx. Dimensión "B" que se encuentra en la Tabla 1 para el tamaño de junta que tiene. Una vez que se logra la longitud correcta, se deben apretar las tuercas hasta que la junta cree un sello hermético entre el manguito y el cuerpo. Se debe tener cuidado para asegurarse de que la manga y el cuerpo estén alineados rectos entre sí y no inclinados hacia un lado. También se debe revisar la junta periódicamente para asegurarse de que esté en buenas condiciones y no suelta.
Referencia cruzada:
Junta de Expansión Vertical Zurn ZRB190 (Z190) Cruces:
- Ancón / Watts: RD-900, RD-902, RD-903, RD-904.
- Mifab: R1900, R1902, R1903, R1904, R1906, R1908.
- J.R. Smith: 1710, 1710-02, 1710-03, 1710-04, 1710-06, 1710-08.
Variantes de SKU del producto:
Disponible como: ZRB-190-2NH (ZRB190-2NH), ZRB-190-3NH (ZRB190-3NH), ZRB-190-4NH (ZRB190-4NH), ZRB-190-6NH (ZRB190-6NH), ZRB-190 -8NH (ZRB190-8NH), ZRB-190-10NH (ZRB190-10NH), ZRB-190-2IP (ZRB190-2IP), ZRB-190-3IP (ZRB190-3IP), ZRB-190-4IP (ZRB190-4IP ), ZRB-190-6IP (ZRB190-6IP), ZRB-190-8IP (ZRB190-8IP), ZRB-190-10IP (ZRB190-10IP).
